一、機床簡介:

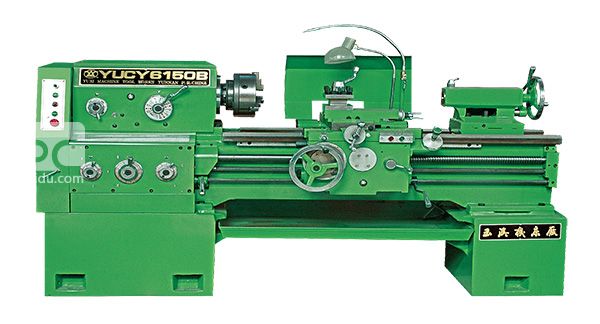

YUCY-61(2)50(B)系列普通車床它具有較廣泛的工藝性能,適用于一般機械制造業的單件、小批生產車間、各行業的工具制造部門、機器設備修理部門和試驗室,它能對黑色金屬、有色金屬、非金屬工件的內外圓柱、圓錐以及其它形式的回轉表面進行粗、精加工;能車削各種常用公制、英制、模數、徑節螺紋及多頭螺紋;能進行鉆孔、鉸孔和油槽的拉削等加工工作。
1、機床采用有限元法設計,從理論上對機床的總體布局和關鍵結構進行分析和計算,機床有剛性高、熱變形小、主軸溫升低、振動小、承受切削扭矩大,能適應強力切削的特點;使機床的設計理念達到國際先進水平。
2、機床的關鍵外購件如主軸軸承、卡盤、電機等選用國內知名廠家產品,從而使機床具有高的可靠性。
3、先進的結構設計加上完善的工藝措施,確保機床有高的加工精度和長期的精度保持性,機床加工工件一致性好,可穩定達到IT6~
IT7級精度,加工表面粗糙度可達到Ra2.5um(機床精車試件時,其圓度誤差不大于0.01mm,圓柱度誤差在100mm測量長度上不大于0.01mm,表面粗糙度(Ra)不大于3.2mm;精車螺紋試件的精度在300mm長度上的螺距誤差不大于0.06mm)
。
4、機床的床身、床頭箱、床鞍、臺尾等關鍵零件的加工均采用先進的設備進行加工。一流的加工設備,保證了機床零件高的加工精度,是確保機床各項技術性能的重要措施。
5、機床采用機電一體化設計,整體布局緊湊合理、操作方便宜人,便于維修。
6、機床采用模塊化設計,機床可以根據用戶的要求提供多種配置
(如:不同的刀架、臺尾、系統等配置)。并可提供特殊的卡具和刀具,以滿足用戶各種零件加工的需要。
二、機床主要技術參數
項 目 | 單 位 | 規 格 | 備 注 | |||
床身上******回轉直徑 | mm | Ф500 | ||||
兩******距 | mm | 750 | 750機床 | |||
1000 | 1000機床 | |||||
1500 | 1500機床 | |||||
2000 | 2000機床 | |||||
3000 | 3000機床 | |||||
******切削直徑 | mm | 500 | ||||
滑板上******回轉直徑 | mm | 300 | ||||
馬鞍內******回轉直徑 | mm | 710 | YUCY6250(B) | |||
馬鞍有效長度 | mm | 240 | YUCY6250(B) | |||
主軸端部型式及代號 | C6 | YUCY61(2)50 | ||||
D8 | YUCY61(2)50B | |||||
主軸前端孔錐度 | 莫氏6號 | YUCY61(2)50 | ||||
公制90號(1:20) | YUCY61(2)50B | |||||
主軸孔直徑 | mm | Ф52 | YUCY61(2)50 | |||
Ф82 | YUCY61(2)50B | |||||
******通過棒料直徑 | mm | Ф50 | YUCY61(2)50 | |||
Ф80 | YUCY61(2)50B | |||||
主軸轉速范圍 | r/min | 9~1600 | ||||
許用******切削力(Pz) | N | 13700 | ||||
許用******進給力(Px) | N | 3400 | ||||
主軸轉速級數 | 24級 | |||||
標準卡盤 | inch | K11 250 | ||||
縱向絲桿螺距 | mm | 12 | ||||
橫向絲桿螺距 | mm | 5 | ||||
基本進給量范圍 | mm/r | 0.063~2.52 | 縱向65種 | |||
0.027~1.07 | 橫向65種 | |||||
加大進給量范圍 | mm/r | 2.86~6.43 | 縱向15種 | |||
1.21~2.73 | 橫向15種 | |||||
縮小進給量范圍 | mm/r | 0.028~0.056 | 縱向13種 | |||
0.012~0.026 | 橫向13種 | |||||
橫向快移速度 | m/min | 1.9 | 50Hz | |||
縱向快移速度 | m/min | 4.5 | 50Hz | |||
公制螺紋范圍及種數 | mm | 0.5~224 mm | 48種 | |||
英制螺紋范圍及種數 | tpi | 72~1/8 t/in | 48種 | |||
模數螺紋范圍及種數 | mm | 0.5~112 m | 42種 | |||
徑節螺紋范圍及種數 | Dp | 56~1/4 Dp | 45種 | |||
刀具支承面至主軸中心線的垂直距離 | mm | 28 | ||||
允許******刀具截面 | mm | 25×25 | ||||
中刀架回轉角刻度值 | ±90° | |||||
上刀架******行程 | mm | 145 | ||||
下刀架橫向******行程 | mm | 360 | ||||
尾座套筒直徑 | mm | 75 | ||||
尾座套筒行程 | mm | 150 | ||||
尾座主軸錐孔錐度 | 莫氏 | 莫氏5號 | ||||
尾座橫向移動量 | mm | ±15 | ||||
主電機 | kW | 7.5 | 選配11或15 | |||
快速移動電機 | 功率 | kW | 0.25 | 750-1500機床 | ||
0.32 | 2000機床 | |||||
型號 | A02S5634 | |||||
冷卻電泵 | 功率 | kW | 0.06 | |||
型號 | AOB-25 | |||||
流量 | L/min | 25 | ||||
機床重量 | 凈 重 | kg | 2050 | ******距750 | ||
kg | 2100 | ******距1000 | ||||
kg | 2300 | ******距1500 | ||||
kg | 2500 | ******距2000 | ||||
kg | ******距3000 | |||||
中心高(距床身底面) | mm | 1285 | ||||
機床 外型 | 長×寬×高 | mm | 2375×1077×1315 | ******距750 | ||
2625×1077×1315 | ******距1000 | |||||
3125×1077×1315 | ******距1500 | |||||
3625×1077×1315 | ******距2000 | |||||
4625×1077×1315 | ******距3000 | |||||
總 電 源 | 電 壓 | V | AC380 | |||
電壓波動范圍 | -15~+10% | |||||
頻 率 | Hz | 50±2 | ||||
總電源容量 | kVA | 10 |
