● 高性整體床身結構
采用一體式斜床身結構,導軌傾斜45°,使工件更靠近操作者,床身采用漢米納鑄鐵,配以樹脂砂型鑄造,組織細密,剛性,吸震性、精度持久極佳。
● 高精度、高剛性主軸
主軸軸承采用德國FAG或日本NSK P4級高精密軸承,經工程計算分析取得優化的跨距配置,引用高科技潤滑技術及高剛性套筒結構,展現******穩定性,確保******軸向剛性、徑向剛性以及加工精度。
● 操作、排屑方便
該系列機床具有按照***新數控車床的特點而設計的結構布局,床身45°傾斜,大拖板與刀臺斜置,使得機床操作宜人,排屑方便。
● 高剛性、精度高、高速度的線性滑軌及絲桿
線軌均采用臺灣銀泰精密高剛性線軌,線軌跨距、滑塊跨距經工程計算分析取得優化的跨距配置,精度高,剛性高,阻力低??煲扑俣瓤蛇_(dá)30m/min,縮短加工時間,提高工作效率。絲桿均采用臺灣銀泰研磨級精密絲桿,傳動暢順,噪音小,溫升低,壽命長。
● 新型環保護罩
新型環保全封閉護罩,高速,大水量的切削,做到滴水不漏,罩殼的外形簡潔,美觀,時尚。
技術參數
項目 | 單位 | PT36 | |
床身******回轉直徑 | mm | 300 | |
刀臺******回轉直徑 | mm | 110 | |
盤類******加工直徑 | mm | 280 | |
軸類******加工直徑 | mm | 100 | |
******加工長度 | mm | 150 | |
行程 | X軸 | mm | 700 |
Z軸 | mm | 250 | |
主軸 | 規格 | A2-4 | |
主軸通徑 | mm | 46 | |
可通棒料直徑 | mm | 36 | |
主電機功率 | Kw | 3.7 | |
主軸******轉速 | r/min | 6000 | |
主軸軸承 | 德國FAG或日本NSK | ||
進給系統 | 重復定位精度 | mm | 0.005 |
快移速度X/Z | m/min | 30 | |
絲桿X/Z | 臺灣銀泰/上銀C3級 | ||
導軌X/Z | 臺灣銀泰/上銀P級 | ||
絲桿軸承X/Z | 日本軸承 | ||
進給電機及驅動 | 日本安川/ FANUC | ||

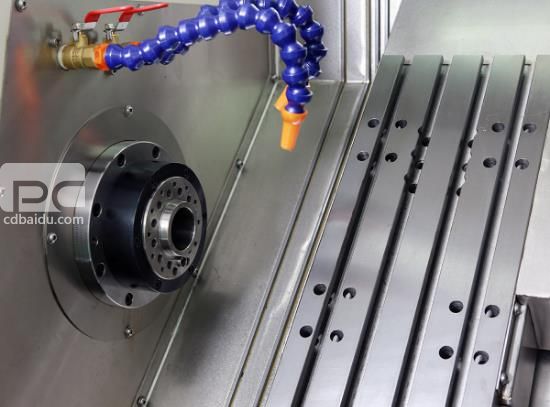

刀架 | 刀架型式 | 排刀 | |
******裝刀數量 | 把 | 8 | |
其它 | 數控系統 | 新代/寶元/ FANUC | |
裝機容量 | KVA | 9 | |
外形尺寸(長×深×高) | mm | 1920×1550×1700 | |
重量 | T | 2.1 |
配件參數
標準附件:
1、冷卻系統
2、中央自動潤滑系統
3、液壓單元
4、全封閉防護罩
5、切削箱
可選附件
1、自動送料器
2、自動接料器
3、自動排屑器
4、液壓卡盤
5、自動門
6、電柜冷卻系統
