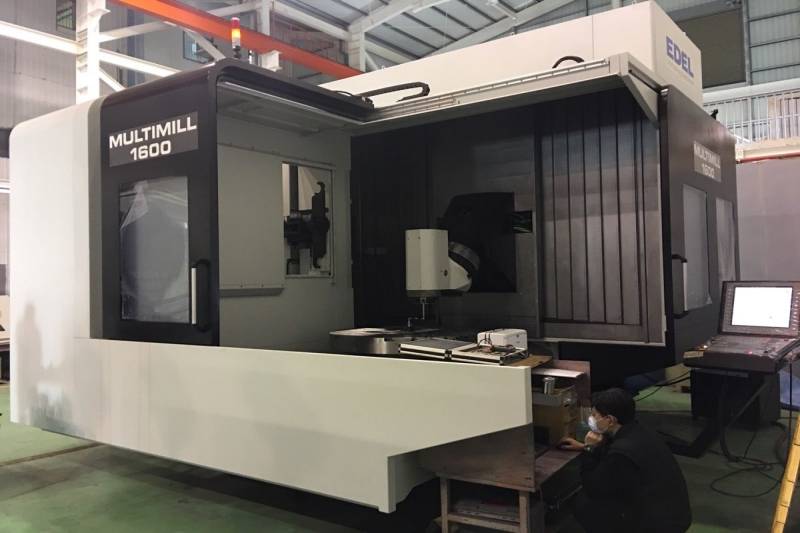

臥式五軸加工中心

臺灣品牌臥式五軸加工中心，1000mm、1600mm、2000mm工作臺臥式五軸加工中心。

在線咨詢電話：15718017626


品牌：臺灣新衛產地：國產數控系統：西門子/SIEMENS,海德漢/HEIDENHAIN刀庫類型：鏈條式刀庫類型：銑車復合換刀方式：機械手換刀工作臺數量：?jiǎn)喂ぷ髋_(tái)特點：本產品市場競爭力說明如下： 1. 結構緊密、體積小、工作範圍大，且操作人員與機器近接性良好。 2. 高剛性結構搭配高速高扭力主軸，可同步進行重切削與高速輕切削。 3. 同時當成立式綜合加工機與臥式綜合加工機使用，加工效率高。 4. 搭配千分之一度旋轉工作臺，成為多面加工機，加工用途廣。 5. 搭配高精度千分之一度旋轉軸及千分之一度旋轉工作臺，成為五軸加工機，適合航太零件加工。主機技術規格

行程TRAVELX.Y.X軸1000x800x700MM搖擺頭B軸0?~180?旋轉工作臺C軸0.001?x360,000距離DISTANCE立式: 主軸鼻端到工作臺面100-800MM臥式: 主軸中心到工作臺面50-750MMDD旋轉工作臺INDEXING TABLE工作臺面積1000MM轉速60RPM工作臺至地面高度1000MMzui大工件荷重1200KG分割角度0.001°T型溝7x18HxP100立臥內藏主軸MOTOR SPINDLE主軸馬達馬力21/27KWzui高轉速18000RPM主軸錐度HSK-A63主軸前軸承內徑70MM進給速度FEEDRATE切削速率 X/Y/X20/20/20M/MIN快速進給 X/Y/X24/24/24M/MIN自動換刀系統ATC刀把型式HSK-A63刀對刀換刀時間3秒刀具數40把zui大刀徑/長/重φ120MM/300MM/7KG螺桿BALLSCREWS三軸螺桿直徑/節距50x12MM精度級數C3,0.008MM/300MM其他MISCELLANEOUS佔地面積3.7M x 4.5M x 3M機械淨重15000KG標準附件
機臺標準配備 :
(1)Heidenhain iTNC6400 數值控制器(2)CYTEC&DD旋轉工作臺(3)40刀刀庫(4)中央集中自動潤滑系統(5)三直線軸附光學尺及兩旋轉軸附解碼器(6)電氣箱溫控裝置(7)切削液系統(含泵及儲存箱)(8)主軸溫控水泠卻機(9)鏈?zhǔn)借F屑輸送機和收集桶(10)防水日光燈(11)自動集中潤滑油系統(12)氣壓系統(不含氣壓源和外管)(13)基礎螺栓及水準調整螺絲(14)移動式手搖線輪(15)程式結束及警示燈(16)工作燈(17)RS-232 介面(18)技術資料一套
