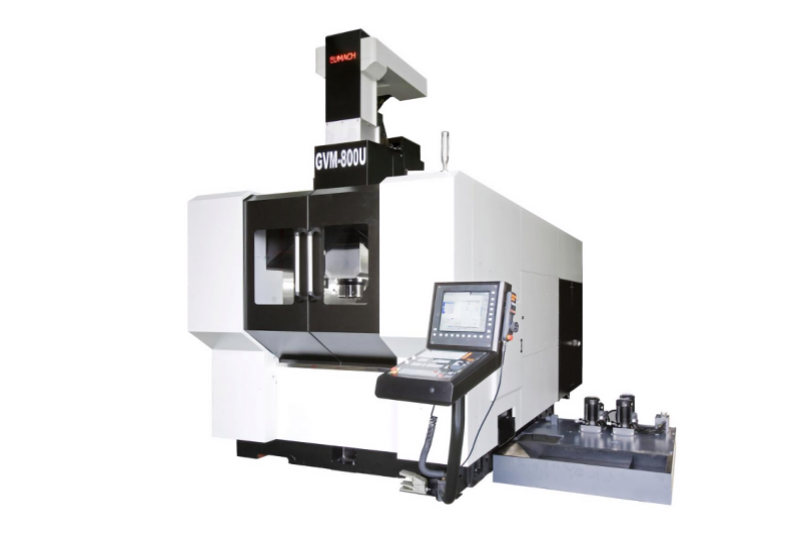

機床為天車式龍門動柱式,橫梁移動式結構,精度穩定,精度保持壽命長,搭配 A/C 兩軸搖籃式轉臺達到五軸加工
品牌: | 臺灣新衛 | 產地: | 進口 |
數控系統: | 西門子/SIEMENS,海德漢/HEIDENHAIN | 刀庫類型: | 鏈條式刀庫 |
換刀方式: | 機械手換刀 | 工作臺數量: | 單工作臺 |
加工材質: | 硬金屬,軟金屬,合金,鋼結構,塑料,板材,橡膠,玻璃,陶瓷,石材,磁性材料,石墨,其他 | 加工用途: | 車,銑,鉆,攻,鏜,鉸,锪,磨,刨,淬火,其他 |
特點: | ? 天車式架構 ? 三軸滾柱線軌 ? 55mm寬度 ? 中空油冷螺桿 ? 雙Y軸 ? 力矩轉臺 ? 床身32噸 |
型號 | 規格 | 銑削 | 銑削加車削 | ||
行程 | X Y Z軸 | 800 / 900+330 / 620mm | |||
距離 | 主軸鼻端至工作檯面 | 120 ~ 740mm | 100 ~ 720mm | ||
轉臺雙A軸 傾斜軸 | 轉速 | 50 RPM | 25 RPM | ||
力矩電機數量 | 2 組, 左右各一 | ||||
傾斜範圍 | ± 125? | ± 135? | |||
連續 / ******扭力 | 2980/4780 Nm x 2 | 4980/9500 Nm x 2 | |||
剎車扭力 | 3120/5640 Nm x 2 | 10000 Nm x 2 | |||
轉臺C軸 旋轉軸 | 檯面面積 | ф800mm | |||
******載重 | 1200kg | ||||
轉速 | 100 RPM | 800 RPM | |||
驅動方式 | 力矩電機 | ||||
T 形槽 | 圓形 14mm x 16 | 圓形18mm x 8 | |||
連續 / ******扭力 | 920 / 1615 Nm | 1127 / 2065 Nm | |||
剎車扭力 | 1560 / 2820 Nm | 4000 Nm | |||
檯面至地板 | 876mm | 891 mm | |||
電主軸 | 轉速 | 18000 RPM | 10000 RPM | ||
主軸功率 S1/S6 | 21 / 27 KW | 27 / 31 KW | |||
主軸扭力 S1/S6 | 100 / 129 Nm | 130 / 170 Nm | |||
主軸斜孔 | HSK-A63 | HSK-T63 | |||
三軸螺桿 | X/Y/Z 直徑 x 節距 | Ф50 / 50x2 / 50mm x 16mm FDC, 螺桿冷卻 | |||
三軸線性 滾柱滑軌 | 寬度 | 55 / 55 / 45mm | |||
滑塊數量 | 4 / 4 / 4 | ||||
進給率 | 快速位移 X/Y/Z | 48 / 48 / 48 米/分 | |||
切削速率 | 20米/分 | ||||
刀庫 | 刀柄型式 | HSK-A63 | HSK-T63 | ||
刀具數量 | 32 ( 40, 64, 80, 120 ) | ||||
******刀具直徑/長度/重量 | ф75mm & ф125mm / 300mm / 8kg | ||||
型式 | 伺服驅動無刀臂式刀庫 | ||||
機械重量 | 淨重 | 24 ~ 30噸 ( 視選配 ) | |||
位置量測 | 直接 | 4支直線光學尺 (Yx2) & 2個圓光學尺 | |||
CNC | 廠牌 | 海德漢 或 西門子 |
註
:
上述規格可因使用不同主軸或轉臺而導致數據些許不同.
強剛性結構體:底座采多層璧加強肋設計,並經回火處理與應力消除。超大立柱結
構以大橫樑支撐面,確保結構剛性。
工作臺、滑座、主軸頭已經門梁採用高級米漢納鑄鐵,並經熱處理消除內應力,確保
載重時的動態回應,採用高張力鑄件材質,耐磨性優異。
機床所有零部件、各種儀錶和
CNC 系統的計量單位全部採用國際單位制(SI)標準。
機床為天車式龍門動柱式,橫梁移動式結構,精度穩定,精度保持壽命長,搭配
A/C
兩軸搖籃式轉臺達到五軸加工(可選配銑車一體)。
X,Y,Z
軸採用高精度螺桿傳動,中空油冷,移動控制採用:高精度消隙機構,高性能、高精度、高
剛性、重負荷滾柱式(HIWIN)線軌滑軌機構,
配備帶測量反饋裝置(光柵尺)。
A/C 兩軸搖籃式轉臺系統(搖籃轉臺、及主軸傳動機構)德國 CYTEC 等,技術成熟,
穩定,
性能可靠;
配備德國 CYTEC 主軸(依客戶需要選定)的力矩?fù)u籃轉臺,可實現五軸五聯動銑削,
適合客戶加工,適合高速精密切削。
Y
軸採用特殊設計具超重負荷、使用斜 T
型搭配一支在上方及一支在下方設計,同時
強化切削時軸向與徑向剛性,並確保長期加工頭部無下垂現象,可提高整體精度與延
長使用壽命。
油水分離結構設計,符合環保要求,並可延長切削冷卻液的使用壽命。
配置
X/Y/Z 軸全光柵(A/C
圓形編碼)系統,確保設備的穩定性,並帶有光柵清潔包。
可選配銑車復合,完成更多功能
機臺所需電源:
AC 400 V(±10
%),250 KVA, 3 Phase,50/60 Hz(±1%)。
(用戶可選配 380V/400V 穩壓變壓器)
電源其他:斷電器容量
400A
環境溫度要求:26±1℃
